Quả cầu dàn không gian D140 và phương pháp kiểm tra chất lượng

Quả cầu dàn không gian D140 là một trong những phụ kiện đang được sử dụng phổ biến trong các kết cấu giàn không gian. Gia công quả cầu D140 không còn là một công việc mới lạ tại nước ta. Tuy nhiên, do đòi hỏi yêu cầu kỹ thuật cao nên không phải xưởng gia công nào cũng có thể tạo nên những sản phẩm đạt chuẩn. Vậy làm thế nào để kiểm tra chất lượng của quả cầu dàn không gian D 140? Hãy cùng theo dõi thông tin ngay dưới đây nhé.

1. Mô tả sản phẩm quả cầu dàn không gian D140

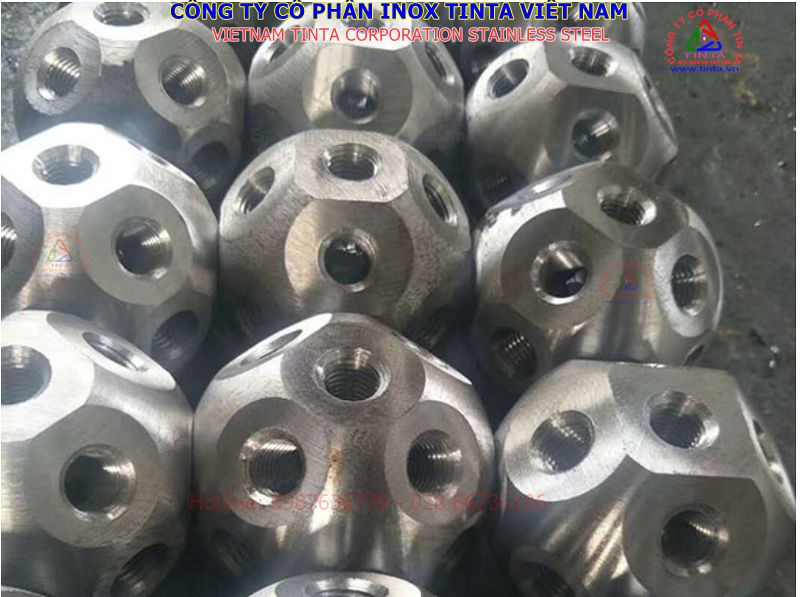

Quả cầu dàn không gian D140 chủ yếu được sử dụng trong kết cấu dàn không gian dạng lưới. Đặc điểm cấu tạo chính là: bóng có nhiều lỗ với dây bên trong để kết nối nhiều thanh tại một điểm. Sử dụng thép 45 #, tất cả các nguyên liệu thô sẽ trải qua 3/1000 bài kiểm tra tính năng cơ lý và hóa học lấy mẫu sau khi nhập vào nhà máy. Sau đó đến bộ phận rèn và dùng búa khí 250 kg hoặc 750 kg để rèn phôi bi.

Mẫu trắng được chuẩn hóa để làm cho độ cứng của nó đạt HB197 ～ 225. Mẫu trắng không được có các khuyết tật như vết nứt, vết nứt, vết rỗ, v.v ... và hình trứng không được vượt quá 1% đường kính. Các ứng dụng bao gồm thiết bị sản xuất hố sụt không có ống, thiết bị mở rộng chất nổ có vỏ, đồng hồ đo đường ống và các lĩnh vực khác. Nó cũng được sử dụng trong việc kết nối các thanh và thanh trong kết cấu dàn không gian thép dạng lưới.

2. Phương pháp kiểm tra quả quả cầu dàn không gian D140 có đạt chuẩn hay không

- Quả bóng thép và bu lông liên kết cùng các vật liệu được sử dụng để sản xuất khớp nối bu lông, giống, thông số kỹ thuật, hiệu suất, v.v. phải đáp ứng các yêu cầu thiết kế và tiêu chuẩn sản phẩm quốc gia hiện hành.
Số lượng kiểm tra: tất cả các cuộc kiểm tra.
Phương pháp kiểm tra: Kiểm tra các tài liệu đủ điều kiện của sản phẩm, dấu hiệu và báo cáo kiểm tra, v.v.

- Quả bóng thép và bu lông liên kết phải không bị bỏng, nứt và nhăn.
Số lượng kiểm tra: 5% của mỗi thông số kỹ thuật sẽ được kiểm tra ngẫu nhiên theo số lượng và không được ít hơn 3.
Phương pháp kiểm tra: sử dụng kính phóng đại gấp 10 lần để quan sát và phát hiện khuyết tật bề mặt.

- Kích thước của ren bi bu lông phải tuân theo tiêu chuẩn quốc gia hiện hành "Kích thước cơ bản của ren chung" GB 196 cho ren thô và dung sai của ren phải tuân theo tiêu chuẩn quốc gia hiện hành "Dung sai và phù hợp ren chung" GB 197 với 6H sự chính xác.
Số lượng kiểm tra: 5% của mỗi thông số kỹ thuật sẽ được kiểm tra ngẫu nhiên theo số lượng và không được ít hơn 3.
Phương pháp kiểm tra: sử dụng thước đo ren tiêu chuẩn.

- Đường kính viên bi bu lông, độ tròn, góc giữa hai lỗ bu lông liền nhau và độ lệch cho phép phải đáp ứng các yêu cầu của "Quy phạm nghiệm thu chất lượng xây dựng công trình kết cấu thép" GB50205-2001.
Số lượng kiểm tra: 5% của mỗi thông số kỹ thuật sẽ được kiểm tra ngẫu nhiên theo số lượng và không được ít hơn 3.

Xưởng gia công Tinta nhận gia công quả cầu dàn không gian D140 cùng rất nhiều phụ kiện dàn không gian khác. Cam kết đảm bảo chất lượng, đáp ứng đầy đủ các yêu cầu kỹ thuật. Bên cạnh đó, chúng tôi còn nhận thiết kế, thi công giàn không gian. Hãy liên hệ với Tinta để được tư vấn chi tiết.
